次世代照明HALO　LVD無電極放電ランプ
無電極放電ランプ　次世代照明HALO
LVD　HALO商品ラインナップ

■HALO照明
HALO(無電極放電ランプ)は、電極の消耗等による寿命への影響を受けずランプ自体はおよそ蛍光灯の
10倍、高圧ナトリウムランプの6倍、水銀灯の5倍の長寿命(約10万時間)をもつのが特徴です。
そのため高速道路やトンネル、吊り橋、工場、施設、体育館等の照明、また街路灯などのランプ交換・
施工にともなう手間・ランニングコストを大幅に低減できるため、省エネ・省資源時代にあった放電ランプ
として注目されています。

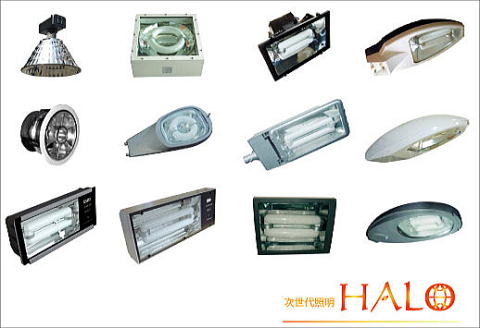

■製品ラインナップ
サークル型管球  スクエア型管球 ベース型管球  シェル型管球
　 LVD　HALOサークル型管球　　 　　LVD　HALOスクエア型管球 　 　　LVD　HALOベース型管球　 　 　　LVD　HALOシェル型管球　
・詳細はこちら   ・詳細はこちら  ・詳細はこちら ・詳細はこちら


■無電極放電ランプの特徴
無電極放電ランプは電磁誘導の原理と放電による発光原理に基づいた仕組みを採用しています。
従って蛍光ランプや水銀ランプなどのように発光管内にフィラメント電極がないため、電極の消耗等に
よる寿命への影響を受けず、ランプ自体は永久的に点灯し続けます。
■HALO照明の特色
  1. 高効率ランプによるエネルギーの削減。(発光効率は、80(lm/W)以上)
  2. ランプが長寿命。（バランサー別置で100,000時間の点灯が可能。）
  3. ランプ自体の発熱量が少ない。(冷房効率のUP)
  4. 照明のチラツキ、グレアがなく、目が疲れにくい。
  5. 演色性がよく、自然の色を演出できる。
  6. 照度の経時減衰が少ない。（2,000時間で5%程度）
  7. HALO照明安定器の駆動周波数は、225kHzと、低周波数で駆動。
  8. 瞬時点灯、瞬時再点灯が容易、及び-25℃でも使用可能。
  9. 安定器は、自動短絡の保護機能を有している。

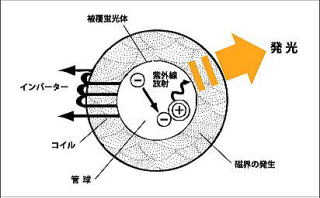

■発光原理

HALO(無電極放電ランプ)は電磁誘導の原理と放電による発光の原理に基づいた仕組みを使っています。
コイルに高周波電流を流すことにより、フェライトコアに磁界を発生させ、この磁界よりランプ内に電界が
発生します。この電界で放出された電子が粒子に衝突し(ここからは蛍光ランプと同じ原理です)
紫外線が放出され、この紫外線がランプ管内壁に塗布された蛍光体により、可視光に変換されます。

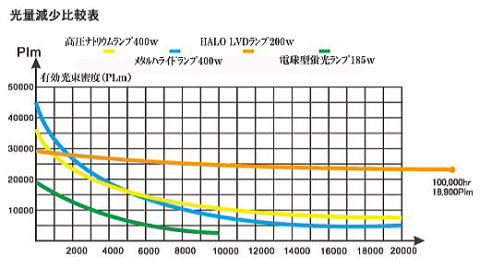

■光量減少率
光量減少率比較表
 高圧ナトリウムランプ  2,000時間で約30％の光量減少
 メタルハライドランプ(水銀ﾗﾝﾌﾟ）  2,000時間で約40％の光量減少
HALO LVD ランプ  2,000時間で5％の光量減少

■製品寿命
高圧ナトリウムランプ   9,000〜24.000時間  約1〜2.7年
ﾒﾀﾙﾊﾗｲﾄﾞﾗﾝﾌﾟ（水銀ﾗﾝﾌﾟ） 12,000時間 約1.4年
HALO LVDﾗﾝﾌﾟ  50,000時間ﾊﾞﾗﾝｻｰ一体型 約5.7年
100,000時間ﾊﾞﾗﾝｻｰ別置型 約11.4年

■導入事例

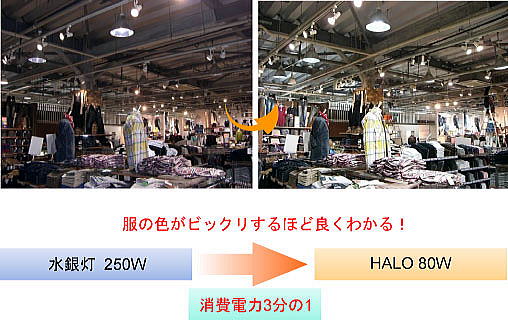

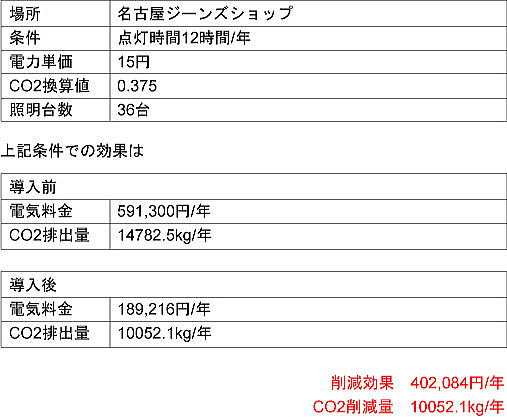

◇導入例１　アウトレットモール店舗◇







◇導入例２　埼玉県倉庫◇

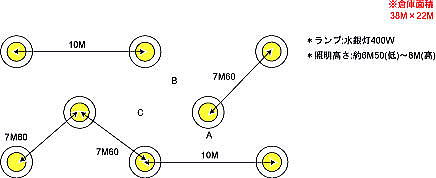

1）倉庫灯具配置状況　　　☆全照明数：18個

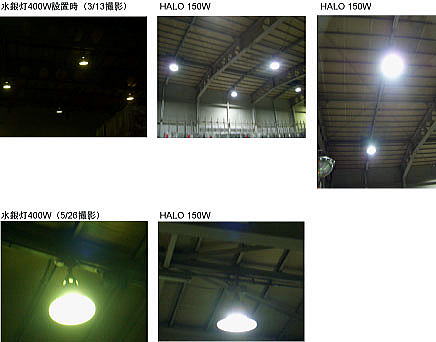

2）設置箇所の写真撮影




3）照度測定　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　*水銀灯400Wは交換前に測定。

水銀灯 400(415W)
  HALO 150W 水銀灯 400W 照度UP率
1 照明の直下 203 lX 95 lX 214%
2 照明の間 197 lX 75 lX 263%
4 照明の中心 185 lX 100 lX 185%
1番高い天井設置且
1番端の照明の直下		 158 lX 未測定 −

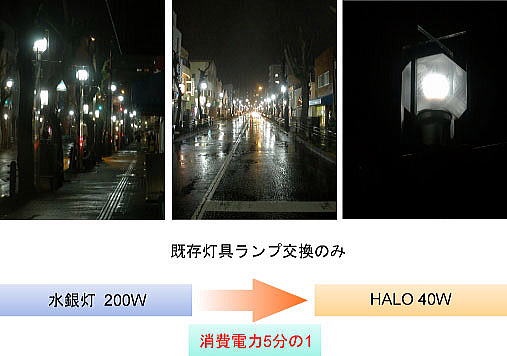

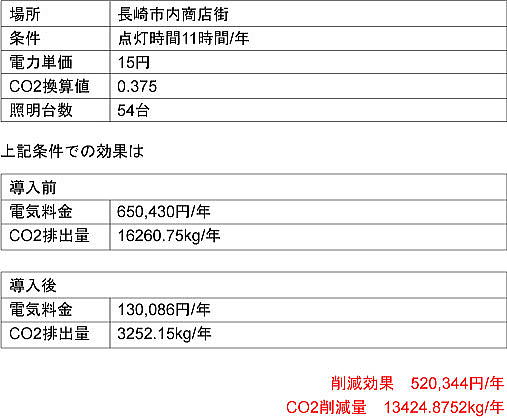

◇導入例３　商店街街路灯◇
■製品ラインナップ詳細
■サークル型管球タイプ
・色温度：　2,700K・3,500K・4,000K・5,000K・6,500K　
・ﾊﾞﾗﾝｻｰ：　製品に含む。
・製品保証：　5年
※PSE（電気用品安全法）マーク取得済み 　　
種類 水銀灯比の目安   型番  消費電力 演色評価数
(Ra) 		 全光束
(Lm) 		 有効光束密度
(PLm) 		 寸法
φｘH
 1 600-1500W  HALO-GYTX3001  300W  75-85  24,000  45,000-48,000  388x110
 2  500-1250W HALO-GYTX2501  250W  75-85  20,000  37,000-40,000  314x110
 3  400-1000W HALO-GYTX2001 200W  75-85  16,000  28,000-30,000  314x110
 4  300-700W HALO-GYTX1501  150W  75-85  12,000  19,500-22,000  274x93
 5  250-600W HALO-GYTX1201  120W  75-85  9,600  15,500-18,000  274x93
 6  200-500W HALO-GYTX1001  100W  75-85  8,000  12,000-14,000  214x99
 7  150-400W HALO-GYTX801  80W  75-85  6,400  9,600-11,000  214x99
 8  100-250W HALO-GYTX501  50W  75-85  3,500  4,800-5,800  152x89
 9  80-200W HALO-GYTX401  40W  75-85  2,800  3,900-4,600  152x89


■スクエア型管球タイプ
・色温度：　2,700K・3,500K・4,000K・5,000K・6,500K　
・ﾊﾞﾗﾝｻｰ：　製品に含む。
・製品保証：　5年
※PSE（電気用品安全法）マーク取得済み　
種類   水銀灯比の目安  型番  消費電力  演色評価数
(Ra) 		 全光束
(Lm) 		 有効光束密度
(PLm)  		  寸法
LxWｘH
1  600-1500W  HALO-GYLL3001  300W  75-85  24,000  45,000-48,000  500x152x110
2  500-1250W  HALO-GYLL2501  250W  75-85  20,000  37,000-40,000  400x148x110
3  400-1000W  HALO-GYLL2001 200W  75-85  16,000  28,000-30,000  400x148x110
4  300-700W  HALO-GYLL1501  150W  75-85  12,000  19,500-22,000  320x140x99
5   250-600W  HALO-GYLL1201  120W  75-85  9,600  15,500-18,000  320x140x99
6  200-500W  HALO-GYLL1001  100W  75-85  8,000  12,000-14,000  250x140x99
7  150-400W  HALO-GYLL801  80W  75-85  6,400  9,600-11,000  250x140x99
8  100-250W  HALO-GYLL501  50W  75-85  3,500  4,800-5,800  150x114x89
9   80-200W  HALO-GYLL401  40W  75-85  2,800  3,900-4,600  150x114x89


■ベースタイプ
・色温度：　2,700K・3,500K・4,000K・5,000K・6,500K　
・ﾊﾞﾗﾝｻｰ：　内臓型。
・製品保証：　3年
※PSE（電気用品安全法）マーク取得済み　
種類   水銀灯比の目安  型番  消費電力  演色評価数
(Ra) 		 全光束
(Lm) 		 有効光束密度
(PLm)  		  寸法
LxWｘH
1  100-250W  HALO-JX501  50W  75-85  3,150  4,800-5,800  115x88x241/261
2  80-200W  HALO-JX401  40W  75-85  2,550  3,900-4,600  115x88x241/261
3  40-100W  HALO-JX231 23W  75-85  1,350  1,900-2,300  78x62x182


■シェルタイプ
・色温度：　2,700K・3,500K・4,000K・5,000K・6,500K　
・ﾊﾞﾗﾝｻｰ：　内臓型。
・製品保証：　3年
※PSE（電気用品安全法）マーク取得済み　
種類   水銀灯比の目安  型番  消費電力  演色評価数
(Ra) 		 全光束
(Lm) 		 有効光束密度
(PLm)  		  寸法
φｘH
1  80-200W  HALO-TX2B401
HALO-TX2B402 		 40W  75-85  2,800  3,900-4,600  166ｘ181/201
2  100-250W  HALO-TX2B501
HALO-TX2B502 		 50W  75-85  3,500  4,800-5,800  166x181/201
