Norbar Top


欧州最大トルクレンチメーカーノーバー社
■ハンドトルク倍力装置
ハンドトルク倍力装置    ハンドトルク小径シリーズ   ハンドトルク標準シリーズ
ノーバー手動トルク倍力装置は一段若しくは多段の遊星ギヤ装置を内蔵しおります。ギヤの格段に
与えられたトルクを係数5で増大します。ノーバーは標準で5:1、25:1及び125:1の倍力装置をご提供
致します。ギヤボックスは極度に高精度で製造されて、ギヤは全て硬化、研磨されたジャーナルピンの
周囲をニードルベアリングで回転します。その結果、ノーバーの手動トルクは操作全体を通じて±4%の
高精度の倍力を可能にします。
HT3トルクマルチプライヤー
HT3トルクマルチプライヤー Highwayman  通常の締付けでは危険が伴います! 最も安全に締付けが行えます!
                     通常締付作業        マルチプライヤー使用

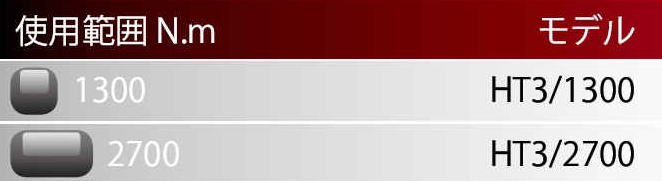

モデルHT3使用範囲・トルク倍率5:1、精度は±4%より優れている事を保証。
・作業性を考慮した2種の反力バー・スタイル付。
・収納に便利なキャリーケース付き。
・大型車両のツール箱収納にぴったりサイズ。

・全キット重量: 7.1kg
モデル 部品
コード
範囲
N.m
倍率 入力
四角端/
六角端
出力
四角端、in
全重量
kg
反力受け
重量kg
HT3
1300N.m
Version Kit
17220 1300 5:1 1/2”メス 3/4 3.8 1.3
HT3
2700N.m
Version Kit
17221 2700 5:1 3/4”メス 1 3.8 1.3
■外観図メールにて送信可。


HT4トルクマルチプライヤー
HT4トルクマルチプライヤー

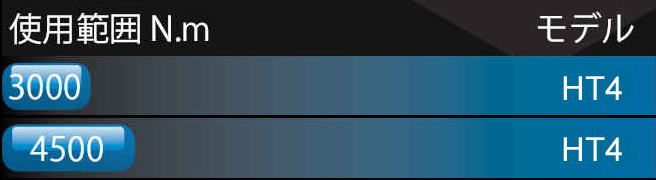

モデルHT4使用範囲・真のトルク倍率15.5:1若しくは26:1、精度は±4%より優れている
事を保証。
・高倍率は小型トルクレンチの使用を可能にする。
・収納に便利なキャリーケース入りで、予備四角端付。
・反逆転ラチェット(反バックラッシュ)付で、安全でより実際的な操作が可能。
・分度器付で簡単なトルクと角締付けが可能。
モデル 部品
コード
範囲
N.m
倍率 入力
四角端、in
出力
四角端、in
全重量
kg
反力受け
重量kg
HT4/15.5 17022 3000 15.5:1 1/2
1
6.1
1.9
HT4/26 17021 4500
26:1 1/2
1 7.0 1.9
■外観図メールにて送信可。


ハンドトルクHT52及びHT72シリーズ
HT52及びHT72シリーズ      一人で簡単に行えます! ハンドトルクHT52/72シリーズ

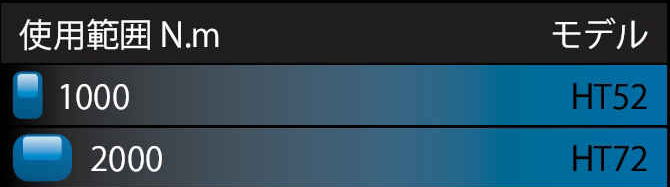

モデルHT52,HT72使用範囲・小型で狭い場所でも簡単且つ安全に操作可能。
・精度は±4%より優れている事を保証。
・25:1モデルには反逆転ラチェット付があり、簡単で安全な
操作が可能。
・HT-72はアルミ製反力受け付で軽量。
・最大の使用万能性を発揮する為の色々な形状の反力受けがある。
・色々な倍率と出力四角端寸法。
モデル 部品
コード
範囲
N.m
倍率 入力
四角端、in
出力
四角端、in
全重量
kg
反力受け
重量kg
HT-52/22
18051 1000 22:1 3/8
3/4
1.4
0.85
HT-52/22 18052 1000
22:1 1/2
3/4 1.4 0.85
HT-72/5 18014  1000  5:1  1/2  3/4  2.4  0.66
HT-72/5 18015  1500  5:1  1/2  2.4  0.66
HT-72/25 18018  1000  25:1  1/2  3/4  2.7  0.66
HT-72/25 18019  2000  25:1  1/2  2.7  0.66
HT-72/25※ 18035  1000  25:1  1/2  3/4  2.8  0.66
HT-72/25※ 18036  2000  25:1  1/2  2.8  0.66
■外観図メールにて送信可。


ハンドトルクTM 小径シリーズ
ハンドトルク小径シリーズ    ハンドトルク小径シリーズ

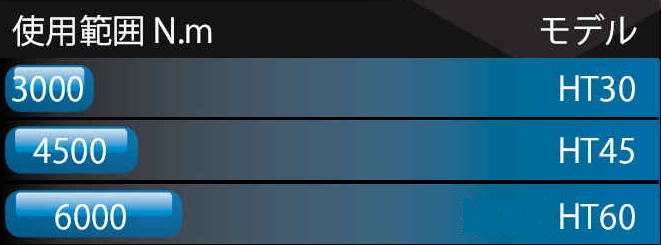

モデルHT30,HT45,HT60使用範囲ハンドトルクHT30、45及び60モデルは標準シリーズの
特徴を全て持っており同一ギアボックス径でより高い
出力が可能です。

・本体サイズが小さい為、狭い場所での作業、特に
パイプフランジ作業が容易。
・反力受けがスプラインで上下に移動可能な為、色々な長さの
ソケットが使用可能(HT45は除く)。
・反逆転ラチェット付※ (5:1比率は除く)、安全でより確実的な操作が可能。
・HT45はトルクと角締付に便利な分度器付。

モデル 部品
コード
範囲
N.m
倍率 入力
四角端、in
出力
四角端、in
全重量
kg
反力受け
重量kg
30/5
18003 3000 5:1 3/4
1
5
2
30/15※ 18004 3000
15:1 1/2
1 7 2
30/25※ 18006  3000  25:1  1/2
45/26※ 18037  4500  26:1  1/2  8.7
60/25※ 18008  6000  25:1  1/2  1 1/2  10.6
60/125※ 18012  6000  125:1  1/2  1 1/2  12.1
■外観図メールにて送信可。


ハンドトルクTM 標準シリーズ  3400N.m までのモデル
ハンドトルク標準シリーズ    標準シリーズ 3,400N.mまで

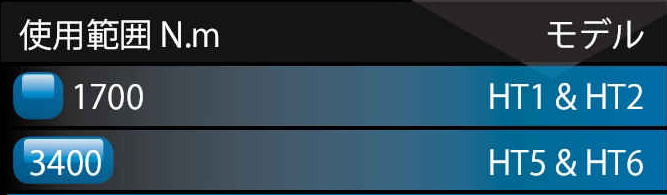

モデルHT1,HT2,HT5及びHT6使用範囲・真のトルク倍力は4%より優秀である事を保証。
・高倍率だから到達に限度のある狭い箇所で小型トルクレンチの
使用が可能。
・25:1比率のモデルには反逆転ラチェットがある。※
・最大の使用万能性を発揮する為の色々な形状の反力受けがある。
3400N.mまでの標準シリーズ
モデル 部品
コード
範囲
N.m
倍率 入力
四角端、in
出力
四角端、in
全重量
kg
反力受け
重量kg
1
16010 1700 5:1 1/2
3/4
3
2.2
2/5
16012 1700
5:1 3/4
1 3 2.2
2/25※ 16089  1700  25:1  1/2  5.6  2.2
5/5 16014  3400  5:1  3/4  4.7  2.5
5/25※ 16090  3400  25:1  1/2  7.5  2.5
6/5 16016  3400  5:1  3/4  1 1/2  4.7  2.5
6/25※ 16092  3400  25:1  1/2  1 1/2  7.5  2.5
■外観図メールにて送信可。


ハンドトルクTM 標準シリーズ  47500N.m までのモデル
ハンドトルク標準シリーズ    標準シリーズ 47,500N.mまで

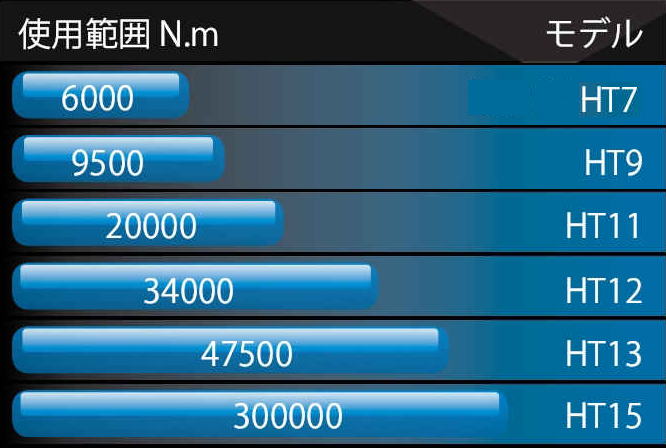

モデルHT7,HT9,HT11,HT12,HT13及びHT15使用範囲・真のトルク倍力は4%より優秀である事を保証。
・高倍率だから到達に限度のある狭い箇所で小型トルクレンチの使用が可能。
・25:1比率のモデルには反逆転ラチェットがある。※
・最大の使用万能性を発揮する為の色々な形状の反力受けがある。




モデル 部品
コード
範囲
N.m
倍率 入力
四角端、in
出力
四角端、in
全重量
kg
反力受け
重量kg
7/5
16067 6000 5:1 3/4
1 1/2
8.1
6.3
7/25※ 16065 6000
25:1 1/2
1 1/2 10.7 6.3
7/25Sm.Dia※ 16095  6000  25:1  1/2  1 1/2   10.6  4.9
7/125※ 16068 6000  125:1  1/2  1 1/2  12.2  6.3
7/125Sm.Dia※ 16096  6000  125:1  1/2  1 1/2   12.1  4.9
9/25※ 16070  9500  25:1  3/4  1 1/2  17.4  8.3
9/125※ 16071  9500  125:1  1/2  1 1/2  18.9  8.3
11/25 16082 20000  25:1  3/4  2 1/2  30.1  13.3
11/125※ 16049  20000  125:1  1/2  2 1/2  32.1  13.3
12/87.5※ 18085  34000  87.5:1  1/2  2 1/2  41.2  6.5
13/125※ 16053  47500  125:1  3/4  2 1/2  95.2  6.9
■外観図メールにて送信可。

■商品カタログ等ご入用の際はお気軽にメールにてご連絡ください。
データーを添付して返信させて頂きます。
